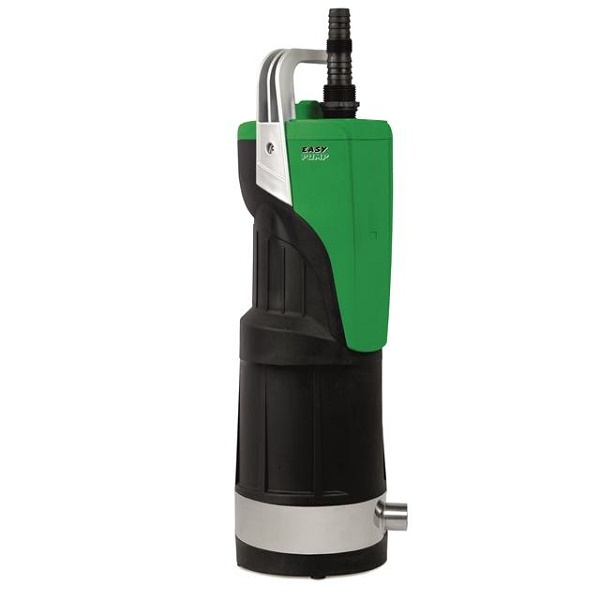

Easy Pump E-DEEP-X 1200M s vstupem pro plovoucí sání, 230 V

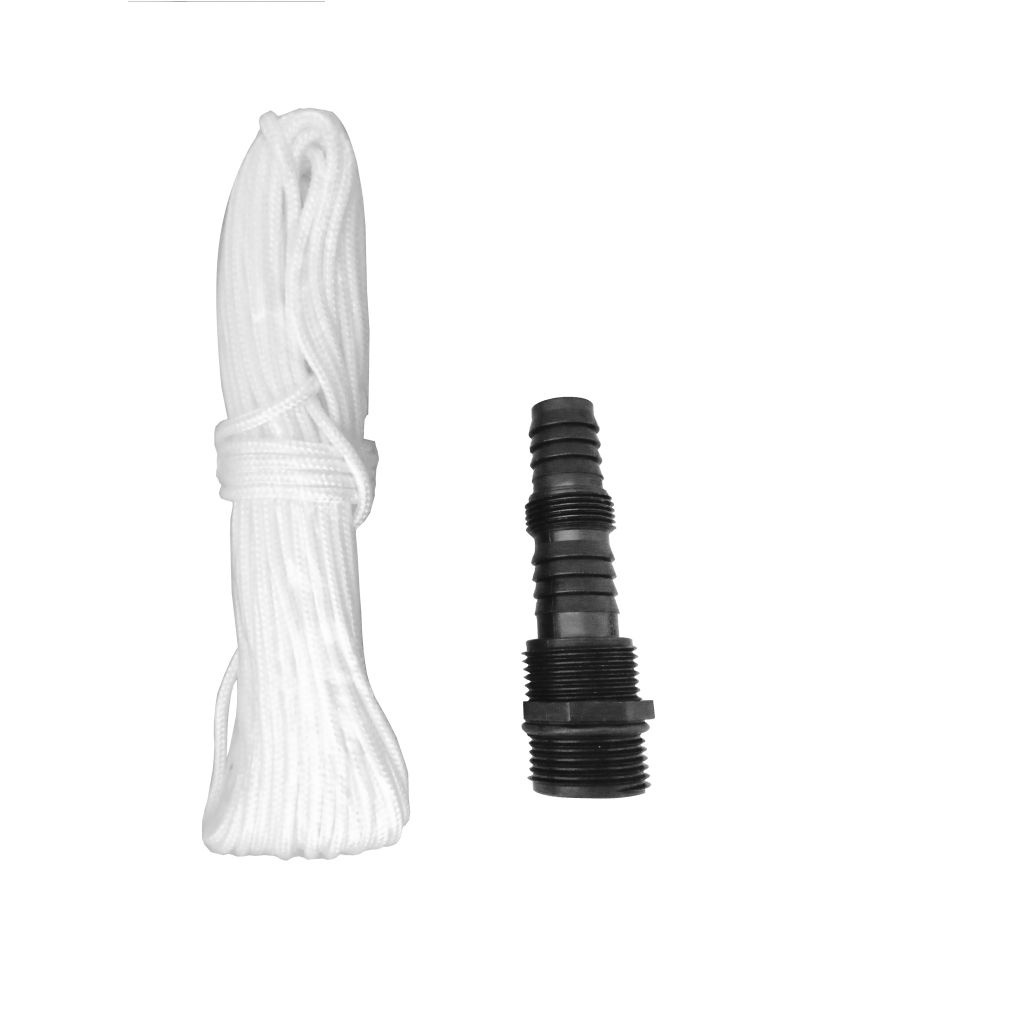

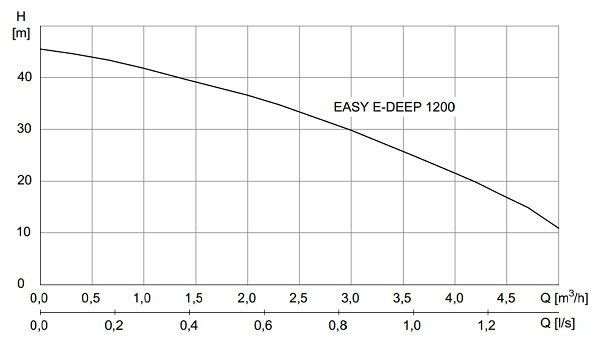

Ideální způsob čerpání závlahové vody ze studní a jímek s nízkou úrovní hladiny. Automatická vodárna je vybavena plovoucím sáním. Automatická vodárna bez nutnosti doplnění spínacího prvku. Vodárna automaticky sepne při odběru a automaticky vypne po skončení odběru vody. Vodárna obsahuje snímač průtoku a snímač vody (zabrání chodu na sucho a samočinnému spínání při zanesení zpětné klapky). Zapínací tlak vodárny je 2,5 bar a vypínací tlak je max. tlak 4,8 bar. Doporučujeme dovybavit vodárnu tlakovou vyrovnávací nádobou. Vodárna má ideální pracovní bod 3 m3/h při 29 m, max. parametry čerpadla - max. průtok 5,7 m3/hod, max.tlak 4,8 bar. Připojovací závit vnitřní 1". Součástí čerpadla je lano 15 m, hadičník pro připojení hadice 1" případně 3/4" a přívodní kabel 15 m s vidlicí. Plovoucí sání je nutné zakoupit zvlášť.
Čerpadlo je vybaveno ochranou běhu na sucho, ale tato ochrana je jen havarijní. Doporučujeme dovybavit čerpadlo ponornými sondami či jiným typem ochrany běhu na sucho. V případě nedovybavení ochrany běhu na sucho hrozí nevypnutí čerpadla a následně vyřazení čerpadla z provozu.



SYSTÉM OCHRAN A KONTROL VODÁRNY E-DEEP

Ochrana před přetížením:

Motor vodárny je vybaven vratným ochranným snímačem oteplení vinutí. Pokud dojde k případnému přetížení motoru, při kterém se teplota vinutí zvýší nad povolenou mez, snímač oteplení vinutí motor automaticky vypne. Doba potřebná k ochlazení motoru se pohybuje přibližně mezi 15 – 20 minutami, po ochlazení se vodárna automaticky spustí. Po zásahu snímače oteplení je nezbytně nutné vyhledat příčinu a odstranit ji. Kontrola činnosti zpětné klapky: Správná činnost zpětné klapky je pro funkci vodárny velmi důležitá. Pohyb zpětné klapky je snímán a tento signál je pro činnost vodárny nezbytný. Případné usazeniny čerpaných nečistot (kaly, písek, ...) mohou uzavření zpětné klapky znemožnit a proto je činnost zpětné klapky kontrolována. Po každé jedné hodině nepřetržitého provozu se čerpadlo vodárny vypne. Uzavře-li se zpětná klapka, pokračuje čerpadlo ihned v provozu - uživatel zaznamená pouze krátkodobý pokles tlaku. V opačném případě přejde vodárna do poruchového stavu a vypne se. Potom je zapotřebí odpojit vodárnu od napájecího napětí, vyjmout jí z vodního zdroje a zpětnou klapku vyčistit propláchnutím čistou vodou přes výtlačné hrdlo. Po zpětné instalaci přivedením napájecího napětí (tedy po restartu) pokračuje vodárna v automatickém provozu.

Automatická ochrana proti chodu nasucho:

Je-li za chodu čerpadla uzavřena zpětná klapka a na výtlaku čerpadla není indikován odpovídající tlak, je po prodlevě cca 40 sek. vyhodnocen suchý chod a vodárna se vypne. Po jedné hodině vykoná první čerpací pokus – 4x po sobě prostřídá 30 sekund běhu a 5 sekund klidu. Je-li v průběhu čerpacího pokusu indikován při otevřené zpětné klapce na výtlaku čerpadla odpovídající tlak, přejde vodárna do normálního automatického provozu. V opačném případě koná další čerpací pokus po pěti hodinách a další pokusy periodicky po 24 hodinách. Minimální potřebné ponoření je 12 cm.

Kontrola průtoku:

Při netěsnosti na výtlaku (např. netěsností výtlačného potrubí, netěsností toalet apod.) čerpadlo vodárny zapíná a vypíná v krátkých časových intervalech. Pokud čerpadlo zapne a vypne častěji než 7x za 2 minuty (při netěsnosti < 6 l /h), přejde vodárna do poruchového stavu a úplně se vypne. Po odstranění úniku je zapotřebí vodárnu odpojit od napájení a znovu k napájení připojit, aby byla opět připravena k provozu (restartována).
