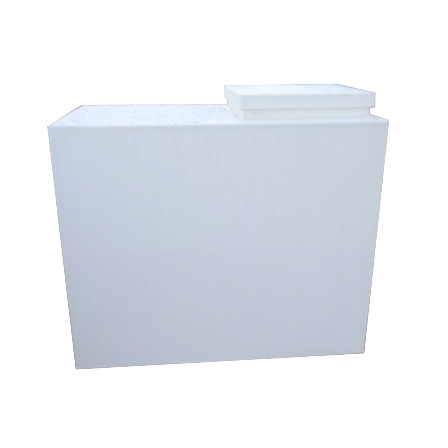

VŠ 900/1200/1500-EK
Vodoměrná šachta hranatá, 1,2x0,9x1,5 m (DxŠxV)
IRIMON
Použití

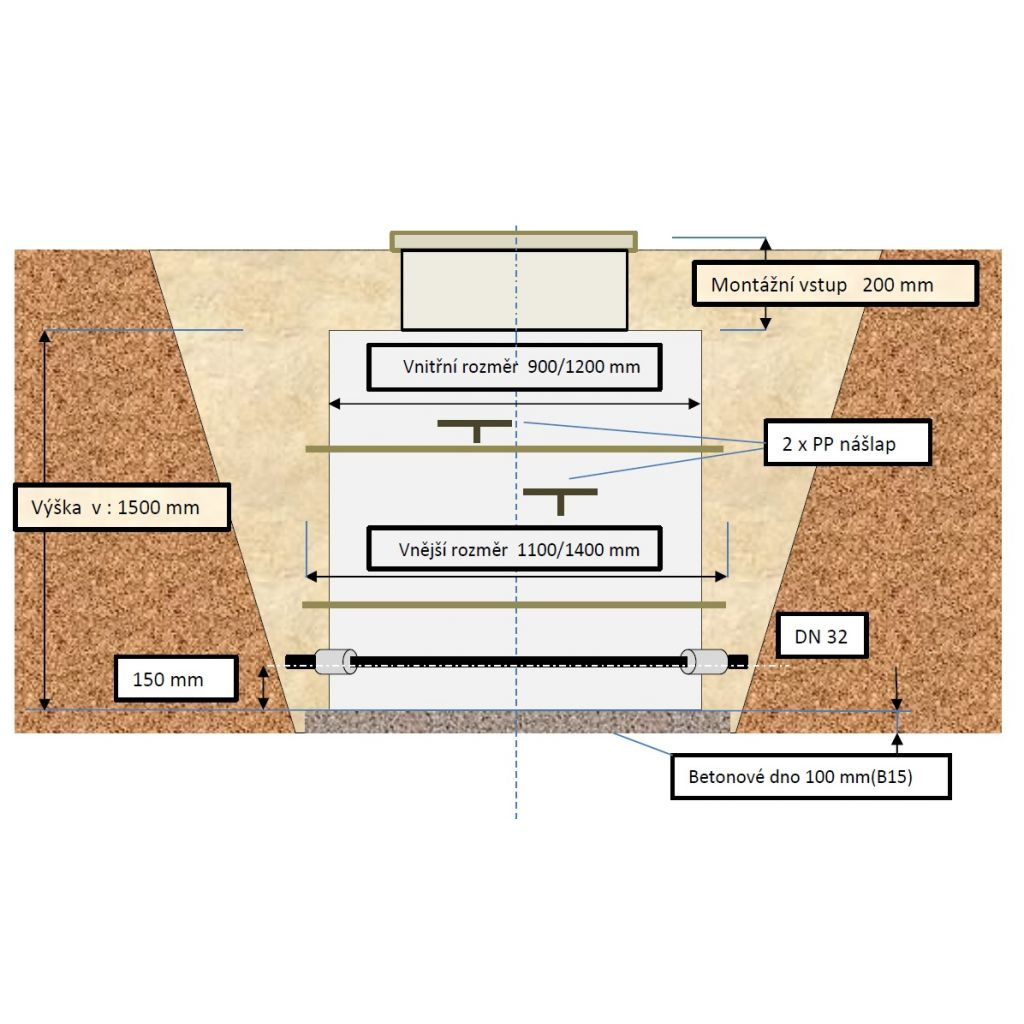

Vodoměrná šachta je vhodná pro umístění hlavní sestavy a vystrojení čerpadla (tlakové nádoby a v případě dobře zaizolovaných prostupů i např. průtokové spínače atd.). Obdélníkový půdorys je ideální pro instalaci hlavní sestavy. Vzhledem k instalační hloubce 1,7 m se nachází zázemí hlavní sestavy v nezámrzné hloubce. Zazimování následně není nutné provést i např. do dešťové jímky, ale stačí pouze vyfoukat vodu ze závlahového systému. Hlavní sestava ve vodoměrné šachtě je skvěle přístupná a servisovatelná.

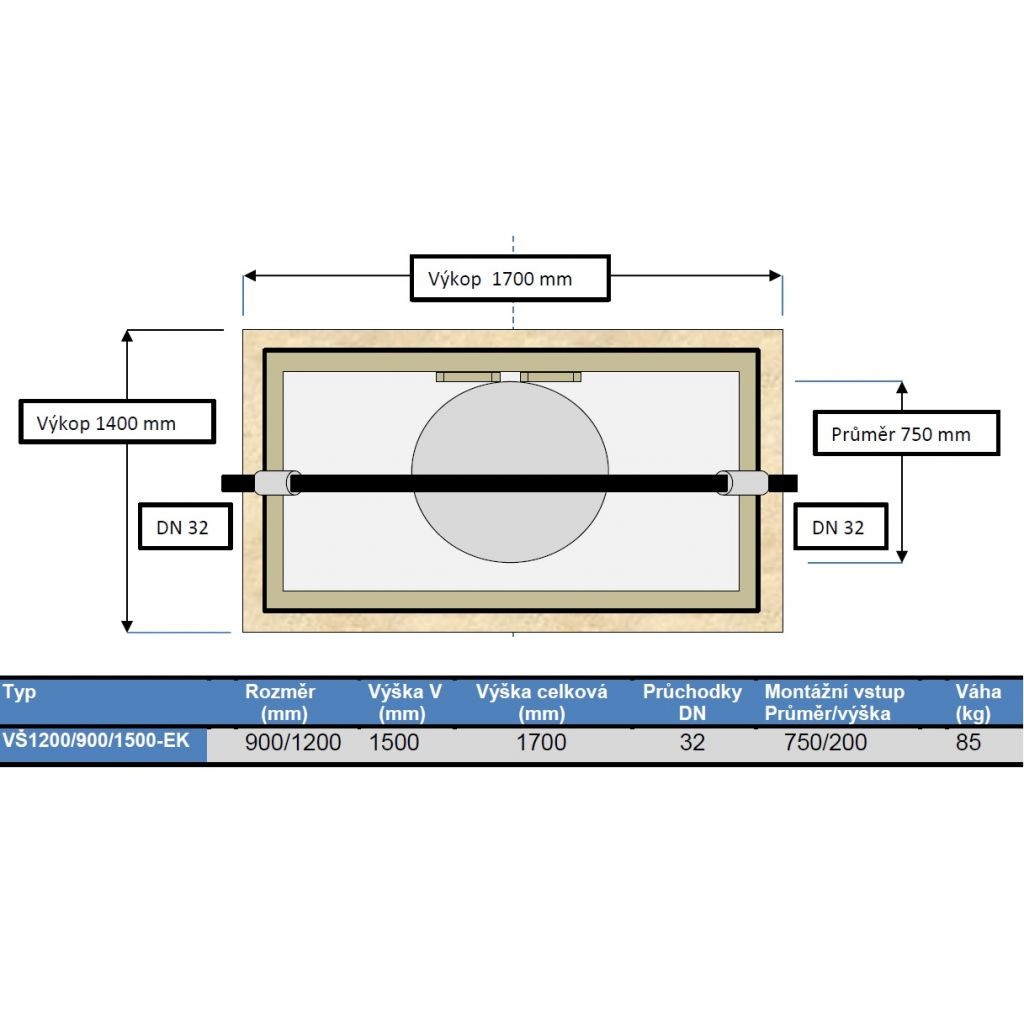

Vodoměrná šachta je samonosná, svařená pomocí z homogenních polypropylenových desek, kvalitní svary zajišťují 100% vodotěsnost. Vstup do šachty je 750 x 750 mm, v šachtě jsou plastové nášlapy. Ve stěnách jímky jsou 2 prostupy DN 32 mm.
Specifikace
Parametry pro Vodoměrná šachta 900/1200/1500-EK
| Typ Dopravy | XL |
| Rozměry - celková délka | 1200 mm |
| Rozměry - celková šířka b | 900 mm |
| Rozměry - celková výška | 1700 mm |
| Plocha | 1,1 m² |
| Rozměry vstupního otvoru (švv) | 750 x 750 mm |
| Schody | Plastová stupadla |
| Přirozené větrání | ne |
| Samonosná konstrukce | Ano |
