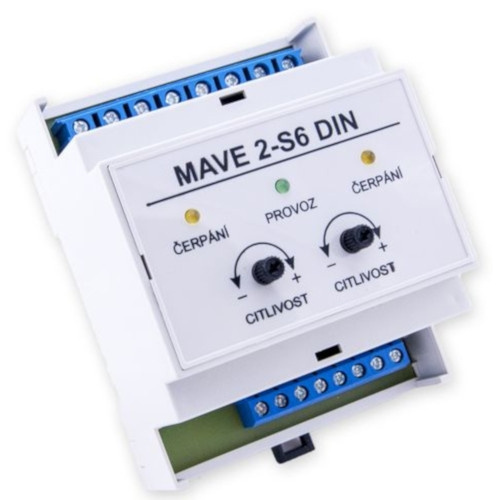

Snímač hladiny MAVE 2-S6 DIN

Snímač hladiny MAVE 2-S6 na DIN lištu. Dvě hladinová hlídání, každé s kontrolu dvou hladin a nastavením citlivosti, v jednom zařízení. Napájecí napětí 230 V, maximální příkon připojeného čerpadla 1,1 kW. Montáž na DIN lištu.
Kód zboží:
50729
2 930,00
2 421,49 bez DPH
Dostupnost:
Skladem
Výrobce:

Mave a spol.

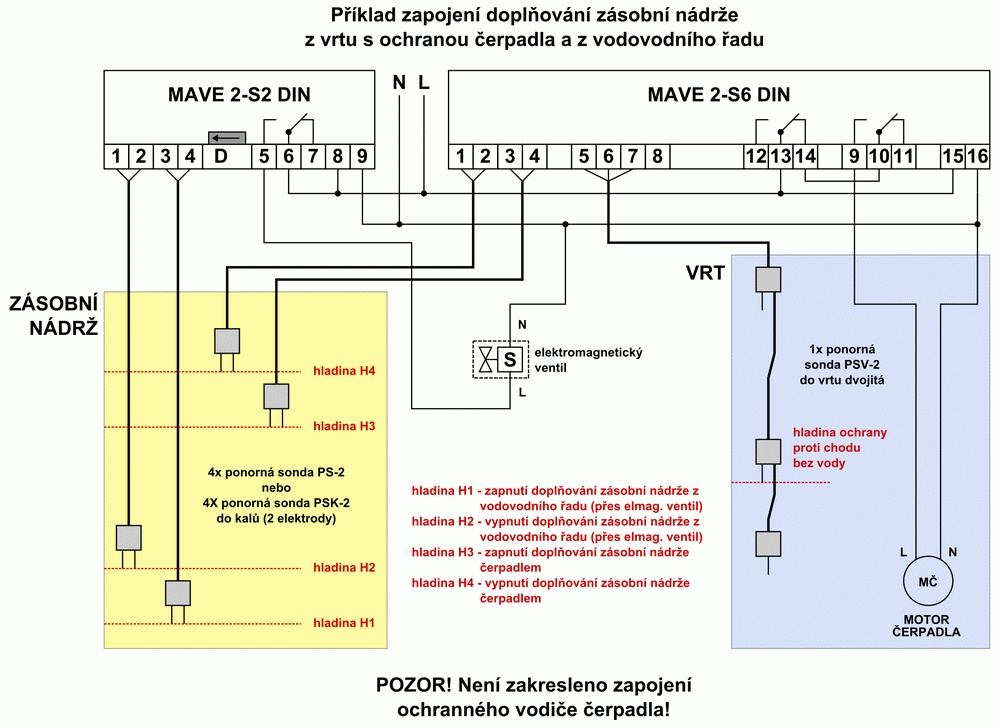

Snímač MAVE 2-S6 DIN spojuje dva snímače MAVE 2-S2 (doplňování nebo vyčerpávání s diferencí danou vzdáleností snímacích sond), avšak bez možnosti volby režimu Dočerpávání / Vyčerpávání. Diference snímání je určena vzdáleností snímacích sond. Pro připojení 2x dvou vodivostních sond MAVE nebo dvou dvojitých vodivostních sondy MAVE (PS-3, PSV-2). Jednotku je možné například použít pro řízené dopouštění jímky vodou z vrtu. Snímač MAVE 2-S6 není určena pro kontrolu dopouštění vodou z vodovodního řadu. Pro tento účel použijte snímač MAVE 2-S2.


Popis činnosti:

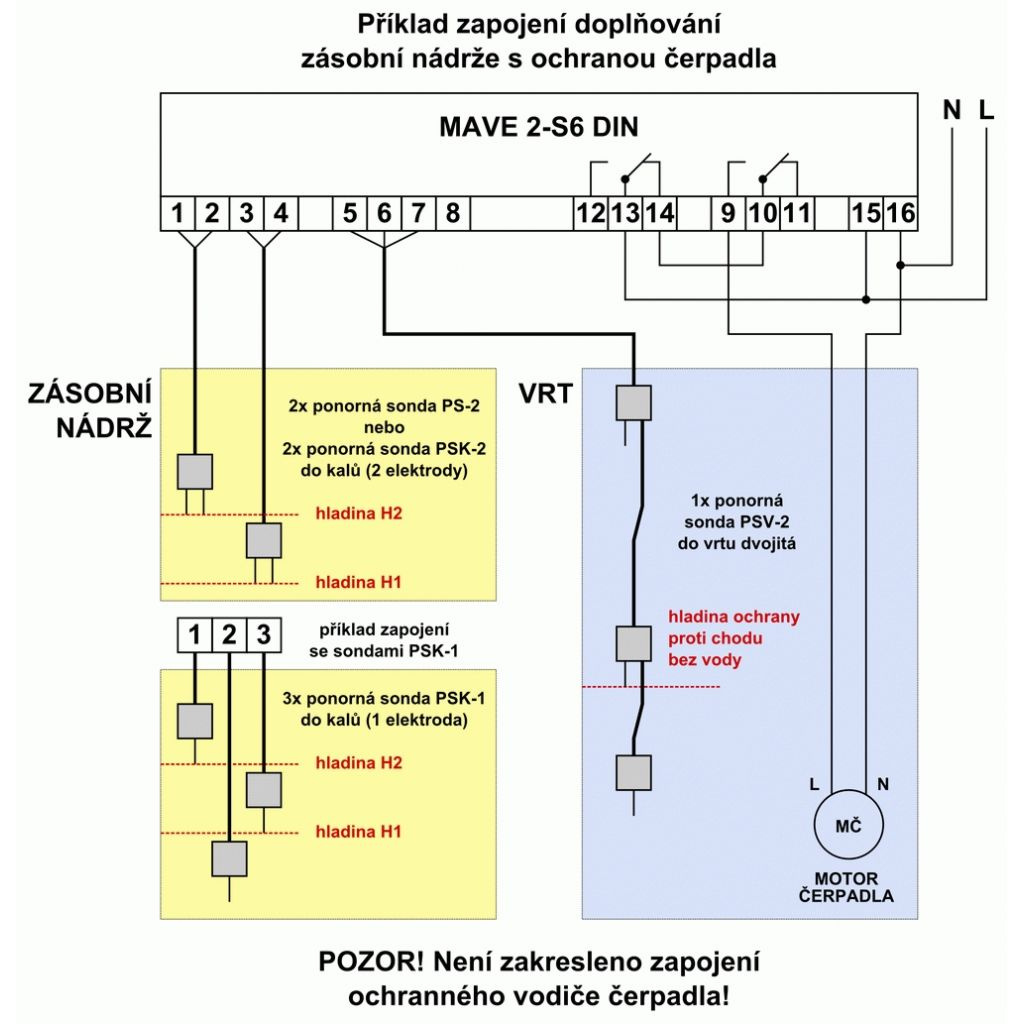

Dočerpávání

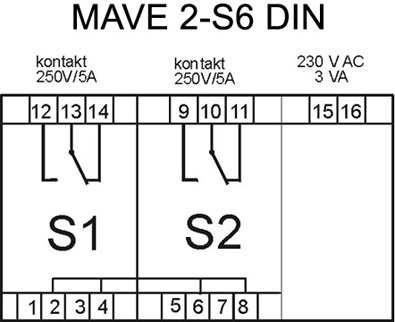

V klidovém stavu jsou spojeny vývody 10-11 (13-14), zapnuto dopouštění. Při dostoupení vody k horní sondě relé přitáhne, přepínací kontakt rozpojí vývody 10-11 (13-14) a je ukončeno dopouštění. Relé zůstane přitažené do doby, než dojde k poklesu hladiny pod spodní sondu. Pak relé odpadá, spojí kontakty 10-11 (13-14), zapne dopouštění a celý cyklus se opakuje.

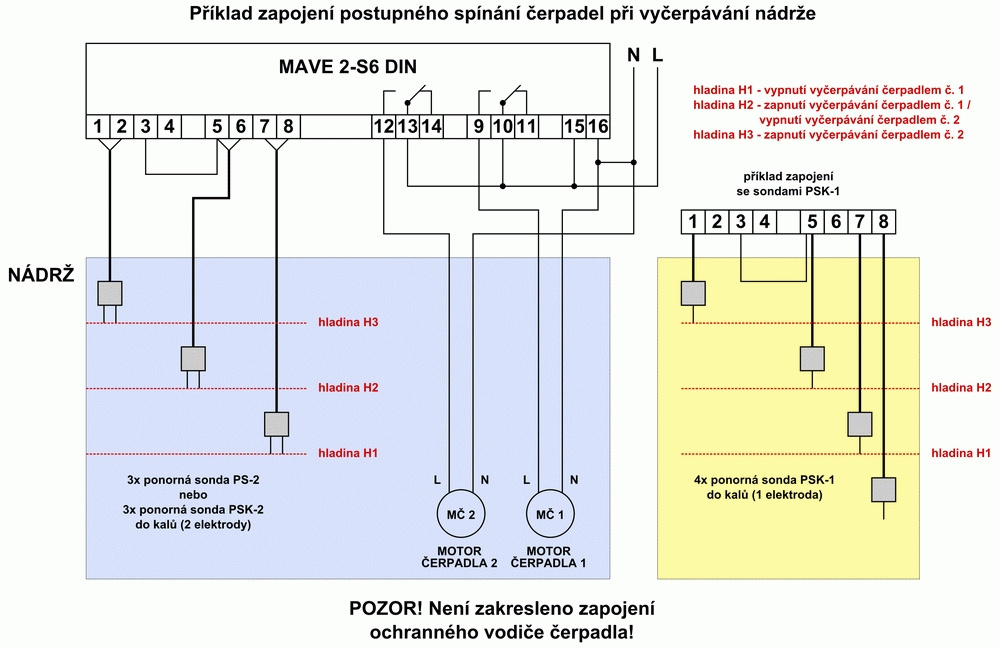

Vyčerpávání

Při dostoupení vody k horní sondě relé přitáhne, přepínací kontakt spojí vývody 9-10 (12-13) a spustí vyčerpávání. Relé zůstane přitažené do doby, než dojde k poklesu hladiny pod spodní sondu. Pak relé odpadá, přepínací kontakt rozpojí vývody 9-10 (12-13) a přeruší vyčerpávání. Relé zůstane odpadlé do doby než voda dostoupí k horní sondě a opět spustí vyčerpávání.



Při dopouštění akumulačních jímek a rezervoárů více zdroji vody (dešťovka + vodovod, vrt, studna apod.) vždy instalujte dva různé systémy ochrany dopouštění (např. mechanický a elektronický), aby bylo zajištěno dostatečné hlídání vypnutí dopouštění v případě havárie či selhání jednoho ze systémů dopouštění.

Parametry pro Snímač hladiny MAVE 2-S6 DIN

Max. spínaný výkon (P) AC3 pro 230V   1,1 kW
Max. proud AC3   5 A
Napájecí napětí   230 V AC
Kmitočet   50 Hz
Příkon   3 W
Počet výstupů   2 x přep. kontakt
Napětí na sondách (U)   12 V
Proud na sondách   0,6 mA
Citlivost   5 - 100 kOhm
Umístění v suchém prostředí   Ano
Optická signalizace polohy kontaktů   Ano
Krytí (IP)   20
Montáž na DIN lištu   Ano
Počet modulů na DIN liště   4

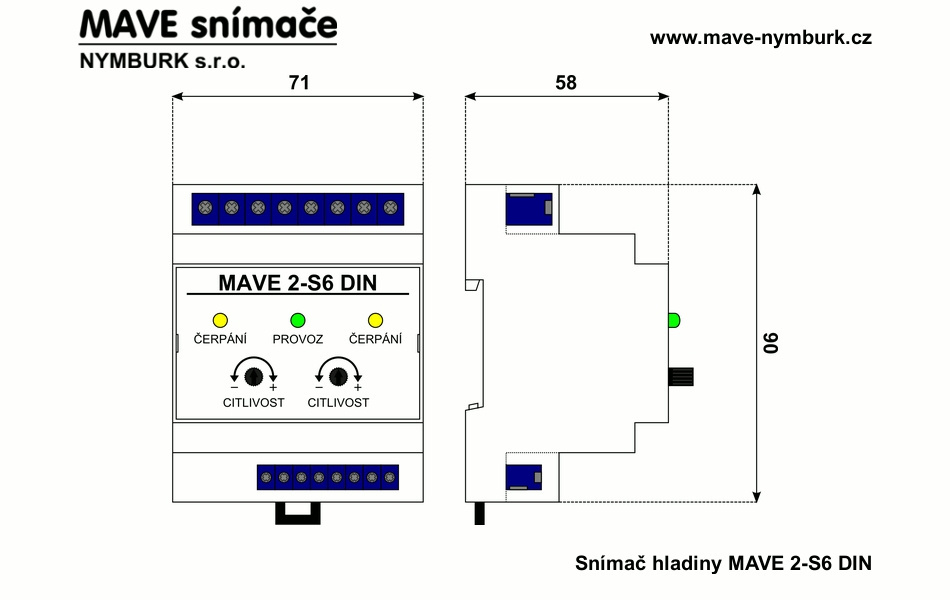

Rozměry (v x š x h)   90x71x57 mm
Hmotnost   240 g
Záruční lhůta   24 měsíců
