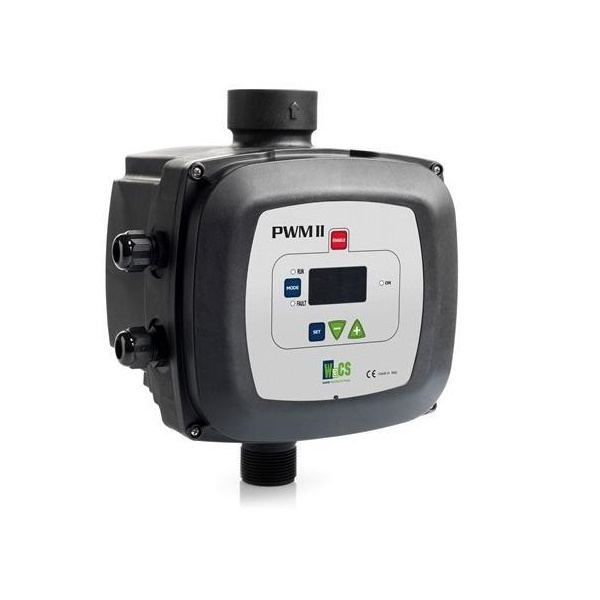

Řídící jednotka čerpadla PWM II 230 1-Basic/8,5
Řídící jednotka čerpadla, s frekvenčním měničem. Instalace vertikální i horizontální, pro čerpadlo s motorem o odběru max. 8,5 A (cca 1,5 kW), nastavitelný tlak v rozmezí 1-9 baru, PN 13.
IRIMON
Použití
Řídící jednotka se používá pro spínání čerpadel do odběru proudu 8,5 A, tedy přibližného příkonu motoru čerpadla 1,5 kW. Řídící jednotka automaticky zapíná čerpadlo při vzniklém průtoku vody (spuštěním závlahy) a poklesu tlaku pod nastavenou mez. Digitální zobrazení tlaku. Řídicí jednotka je vybavena frekvenčním měničem, ochranou běhu na sucho a automatickým resetem. Frekvenční měnič udržuje nastavený tlak (v rozmezí 1-9 bar) bez ohledu na množství protékající vody. Na vstupu je připojovací vnější 5/4" závit, výstup je vnitřní závit 6/4". Stupeň krytí IP55.
Specifikace
Parametry pro Řídící jednotka čerpadla PWM II 230 1-Basic/8,5
| Připojovací závit | 5/4 |
| Jmenovité napětí (U) | 230 V |
| Max. jmenovitý výkon motoru čerpadla (P) | 1,5 kW |
| Jmenovitý proud (I) | 8,5 A |
| Max. povolený provozní tlak | 10 bar |
| Rozmezí nastavitelného konstantního tlaku | 1,0-9,0 bar |
| Krytí IP | 55 |
| Max. průtok spínačem | 18 m³/hod |
| Regulace otáček | Ano |
| Indikace chodu čerpadla | Ano |
| Indikace napájecího napětí | Ano |
| Ruční reset | Ano |
| Automatický reset | Ano |
| Ochrana proti běhu na sucho | Ano |
| Tepelná ochrana | Ano |
| Ochrana proti přetížením | Ano |
| Ochrana proti přepětím a podpětím | Ano |
| Ochrana proti přetížení nadproudem | Ano |
| Digitální zobrazení tlaku na displeji | Ano |
| Zobrazení provozních stavů na displeji | Ano |
| Umístění v suchém prostředí | Ano |
| Zpětná klapka | Ano |
| Instalace do všech poloh | Ano |
| Součástí kabel (zástrčka,vidlice) | Ano |
| Energetická úspora | Ano |
| Typ kabelu | H07-RNF |
| Teplota čerpaného média | 4-40 °C |
| Teplota okolního vzduchu max. | 0-50 °C |
| Délka kabelu | 1,5 m |

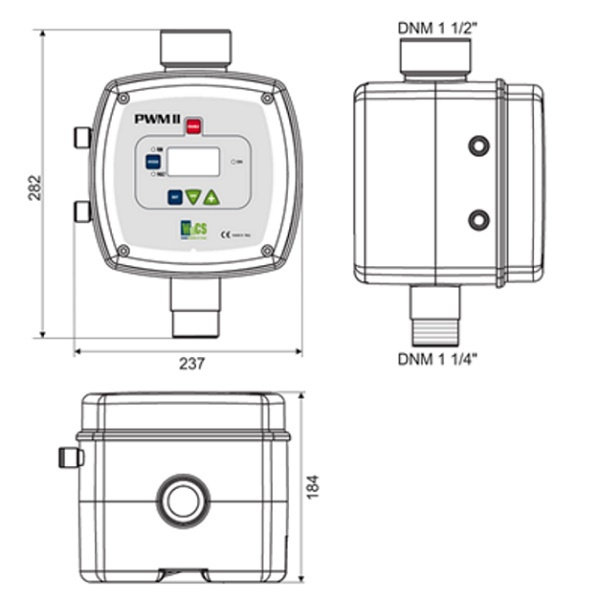

| Rozměry (v x š x h) | 282x237x184 mm |
| Hmotnost | 3,0 kg |
