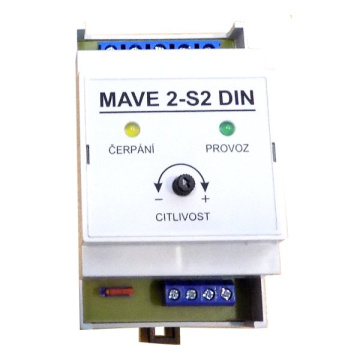

Mave a spol. Snímač hladiny MAVE 2-S2 DIN

Regulace hladiny s funkcí vyčerpávání nebo dopouštění. Diference snímání je určena vzdáleností snímacích sond. Pro připojení dvou vodivostních sond MAVE nebo dvojité vodivostní sondy MAVE (PS-3, PSV-2). Přepínačem nastavitelná funkce vyčerpávání nebo dopouštění. Možnost nastavení vstupní citlivosti snímání pro aplikace, kde se používá upravená voda.



Popis činnosti:

Vyčerpávání nádrže (přepínač v poloze V)
Při zapnutí snímače zůstane relé v klidovém stavu (propojené svorky 6-7). Po dostoupení hladiny k horní sondě relé ve snímači přitáhne (propojí se svorky 5-6), rozsvítí se žlutá LED dioda a spustí se vyčerpávání čerpadlem až do doby, než dojde k poklesu hladiny pod spodní sondu. Jakmile hladina klesne pod spodní sondu relé ve snímači odpadne (rozpojí se svorky 5-6) a vypne se vyčerpávání. K opětovnému spuštění vyčerpávání dojde v momentu, kdy hladina zpět vystoupá k horní sondě.

Dopouštění nádrže (přepínač v poloze D)
Při zapnutí snímače (hladina v nádrži je pod úrovní horní sondy) relé ve snímači přitáhne (propojí se svorky 5-6), rozsvítí se žlutá LED dioda a spustí se dopouštění čerpadlem nebo elektromagnetickým ventilem do nádrže. Dopouští se až do doby, kdy se hladina dopustí na úroveň horní sondy. Poté relé ve snímači odpadne (rozpojí se svorky 5-6) a vypne se dopouštění. K opětovnému spuštění dopouštění dojde v momentu, kdy hladina znovu poklesne pod spodní sondu. V případě výpadku napájení snímače relé zůstává v klidovém stavu a nedopouští se do nádrže.

Schéma zapojení:

Snímač hladiny MAVE 2-S2 je vybaven dvoupolohovým přepínačem (D-V; Dopouštění-Vyčerpávání), který umožňuje otáčet funkci výstupního relé.
