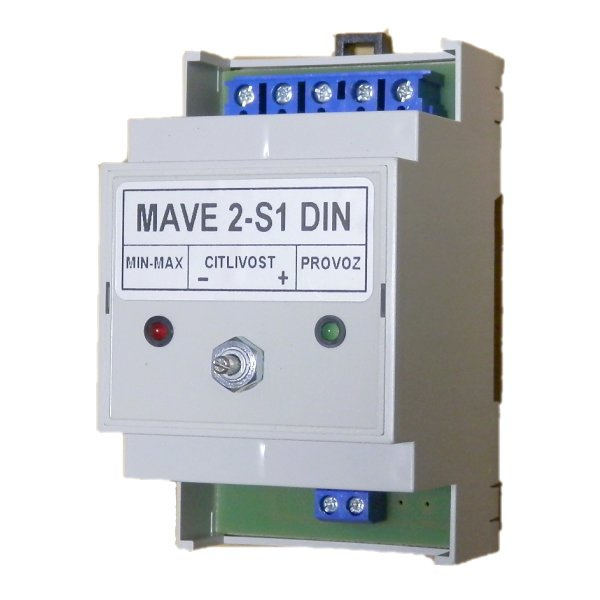

Mave a spol. Snímač hladiny MAVE 2-S1 DIN
Snímač jedné limitní hladiny. Napájecí napětí 230 V, maximální příkon připojeného čerpadla 1,1 kW. Možnost nastavení citlivosti sond. Provedení pro montáž na DIN lištu.
Kód zboží:
50727
1 396,00 Kč
1 153,72 Kč bez DPH
Dostupnost:
Skladem
Výrobce:
Mave a spol.
Kategorie:
Jednotka MAVE2 společeně s tlakově vodivostní sondou TVS slouží k ochraně čerpadel proti chodu na sucho (bez vody) nebo ovládání čerpadel a čerpací techniky.
Princip činnosti:
Snímač pracuje na principu spínání relé v závislosti na přítomnosti hladiny kapaliny na sondě. Kapalina vytvoří při dotyku s elektrodami vodivé spojení. Tento stav je přiveden do snímače. Na jeho kontaktech dostaneme informaci o přítomnosti kapaliny na snímací sondě.

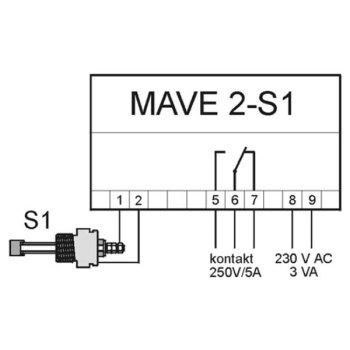

- Max. hladina - relé ve snímači je v klidovém stavu. Na přepínacím kontaktu jsou spojeny vývody 6-7. Při dostoupení vody k sondě relé přitáhne a přepínací kontakt rozpojí vývody 6-7 a spojí vývody 5-6.
- Min. hladina - relé ve snímači je přitažené. Na přepínacím kontaktu jsou spojeny vývody 5-6. Při ztrátě vody na sondě relé odpadne a přepínací kontakt rozpojí vývody 5-6 a spojí vývody
Parametry pro Mave a spol. Snímač hladiny MAVE 2-S1 DIN
| Max. spínaný výkon (P) AC3 pro 230V | 1,15 kW | |
| Max. zatížení kontaktů | 5 A A | |
| Napájecí napětí | 230 V | |
| Příkon (P) | 3 W | |
| Indikace chodu čerpadla | Ano | |
| Max. délka přívodního vodiče k sondám | 75 m | |
| Napětí na sondách (U) | 12 V | |
| Umístění v suchém prostředí | Ano | |
| Počet modulů na DIN liště | 3 | |
| Řízení dopouštění a vypouštění | Ano | |
| Hlídání hladiny vody | Ano | |
| Krytí IP | 20 | |
| Citlivost sond | 5 - 100 kOhm | |
| Všeobecná záruční lhůta | 24 měsíců |
