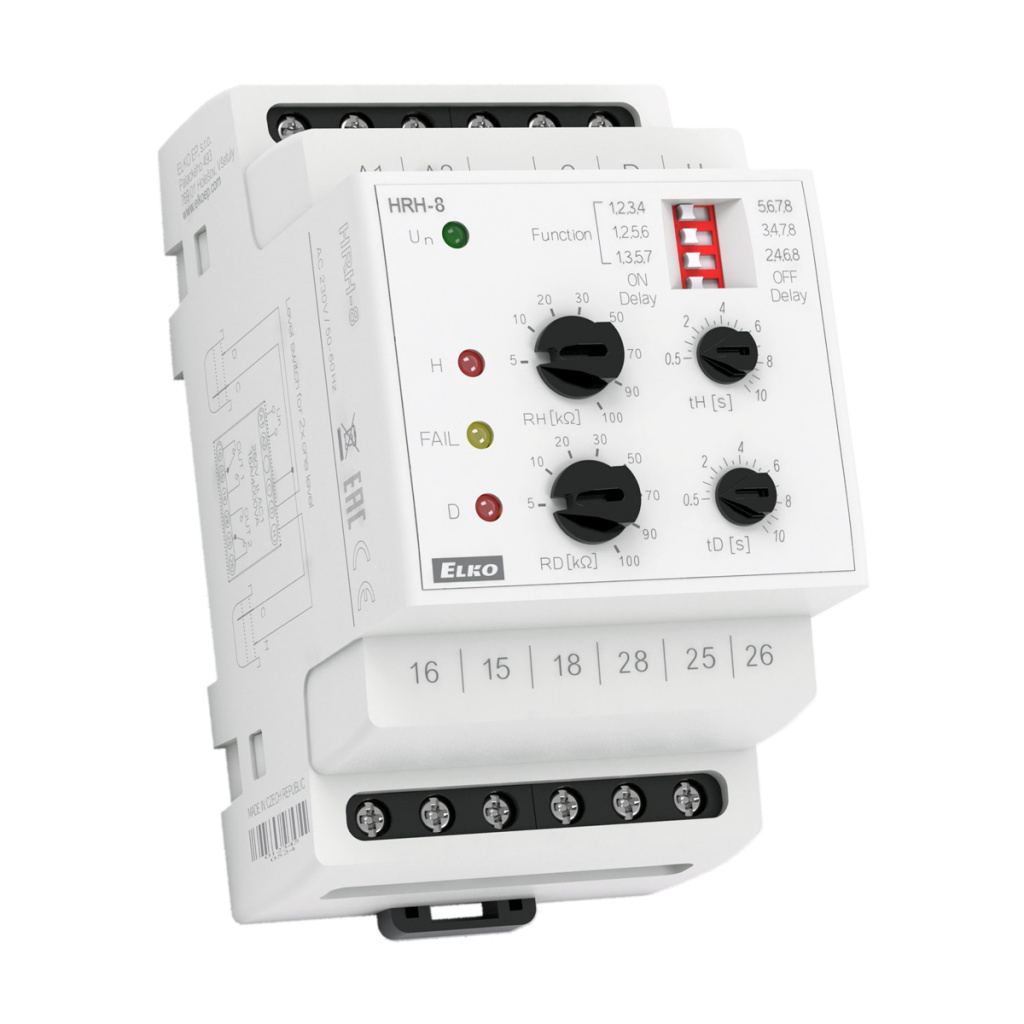

Elko ep Hladinové hlídaní HRH 8 na DIN lištu
Náhrada HRH-1. Spínač slouží pro kontrolu hladiny ve studnách, jímkách, nádržích, bazénech, tankerech, zásobnících. Jednostavové zapojení hlídá jednu úroveň hladiny dvou nádrží, dvoustavové dvě úrovně jedné nádrže. Napájení 230 V.
Kód zboží:
50718
1 514,00 Kč
1 251,24 Kč bez DPH
Dostupnost:
Na objednávku
Výrobce:
Elko ep
Kategorie:
Jedná se nástupce hladinového hlídání HRH-1.
Hladinové hlídání je určena pro kontrolu výšky hladiny vody ve studnách, jímkách a nádržích. Není určeno pro přímé spouštění jednofázových čerpadel! Volitelná funkce dopouštění, odpouštění, možnost nastavit aktivační zpoždění. Na rozdíl od svého předchůdce umožňuje nastavit samostatně citlivost a časové zpoždění pro každou sadu sond. Tři DIP slide přepínače slouží k výběru funkcí, kterých je teď dohromady osm. Nově je také vybaveno žlutou LED diodou pro signalizaci poruchy sondy. Dalšími bonusy je nižší příkon a nižší napětí na sondách.
Hladinové hlídání je určena pro kontrolu výšky hladiny vody ve studnách, jímkách a nádržích. Není určeno pro přímé spouštění jednofázových čerpadel! Volitelná funkce dopouštění, odpouštění, možnost nastavit aktivační zpoždění. Na rozdíl od svého předchůdce umožňuje nastavit samostatně citlivost a časové zpoždění pro každou sadu sond. Tři DIP slide přepínače slouží k výběru funkcí, kterých je teď dohromady osm. Nově je také vybaveno žlutou LED diodou pro signalizaci poruchy sondy. Dalšími bonusy je nižší příkon a nižší napětí na sondách.
- kontrola hladiny ve studnách a jímkách
- možnost volby funkce DIP přepínačem - dočerpávání, odčerpávání, hlídání hladiny
- nastavitelná časová prodleva při aktivaci změnou výšky hladiny
- nastavitelná citlivost sond
- výstupní kontakt 2 x přepínací 16 A /250 AC1
- galvanicky oddělené napájení 230V
Při dopouštění akumulačních jímek a rezervoárů více zdroji vody (dešťovka + vodovod, vrt, studna apod.) vždy instalujte dva různé systémy ochrany dopouštění (např. mechanický a elektronický), aby bylo zajištěno dostatečné hlídání vypnutí dopouštění v případě havárie či selhání jednoho ze systémů dopouštění.
Parametry pro Elko ep Hladinové hlídaní HRH 8 na DIN lištu
| Napájecí napětí | 230 V | |
| Max. spínaný výkon (P) AC1 pro 230 V | 4 kW | |
| Max. spínaný výkon (P) AC3 pro 230V | 750 VA | |
| Max. zatížení kontaktů AC1 | 16 A | |
| Max. zatížení kontaktů AC3 | 3 A | |

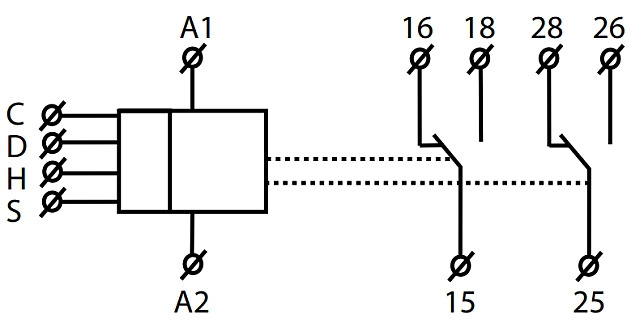

| Počet přepínacích kontaktů NO/NC | 2 (AgNi) | |
| Svorkovnice pro průřezy | Max. 1x 2.5 mm² | |
| Optická signalizace polohy kontaktů | Ano | |
| Indikace výstupu | Červená LED | |
| Příkon (P) | 2,5 W | |
| Citlivost sond | 5 - 100 kOhm | |
| Napětí na sondách (U) | max. 3,5 V | |
| Proud na sondách | <1 mA | |
| Umístění v suchém prostředí | Ano | |
| Řízení dopouštění a vypouštění | Ano | |
| Hlídání hladiny vody | Ano | |
| Elektrická pevnost | 4 kV | |
| Krytí IP | Panel 40, svorky 20 | |
| Kategorie přepětí | CAT III | |
| Upevnění | DIN lišta EN 60715 | |
| Počet modulů na DIN liště | 3 | |
| Montážní poloha | Libovolná | |
| Mechanická životnost v cyklech | 30 000 000 | |
| Elektrická životnost v cyklech | 70 000 | |
| Stupeň znečištění | 2 | |
| Provozní teplota | -20.. +55 °C | |
| Rozměry (v x š x h) | 90 x 52 x 65 mm | |
| Hmotnost | 248 g | |
| Všeobecná záruční lhůta | 24 měsíců |
