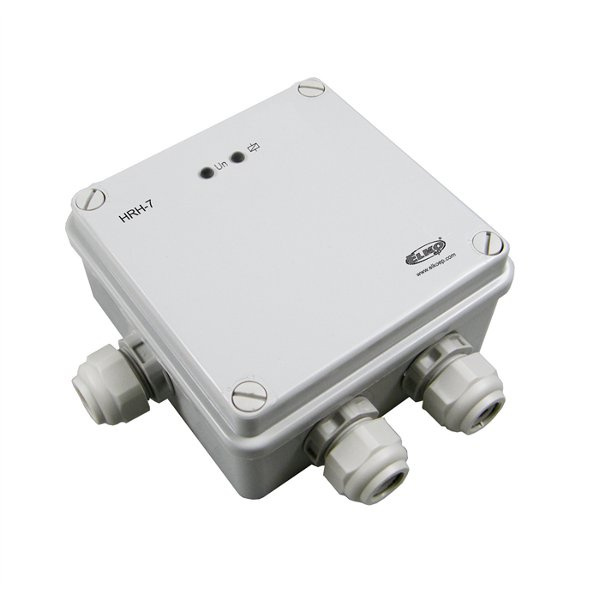

Elko ep Hladinové hlídání HRH-7, IP65
Elko ep
• vysoké krytí IP65 jej předurčuje k provozu v náročných podmínkách
• spínač hlídá hladiny ve studnách, jímkách, nádržích, tankerech, zásobnících...
• v rámci jednoho přístroje lze zvolit tyto konfi gurace: - jednohladinový spínač vodivých kapalin (vznikne propojením H a D) - dvouhladinový spínač vodivých kapalin
• volba funkce dočerpávání nebo odčerpávání • nastavitelné časové zpoždění výstupu (0.5 - 10 s)
• potenciometrem nastavitelná citlivost (5 - 100 kΩ)
• měřící frekvence 10 Hz zabraňuje polarizaci kapaliny a zvýšené oxidaci měřících sond
• měřící obvody jsou od napájení výrobku a obvodů kontaktu relé galvanicky odděleny zesílenou izolací dle EN 60664-1 pro kategorii přepětí III.
• výstupní kontakt 1x přepínací 16 A / 250 V AC1
- v rámci jednoho přístroje lze zvolit tyto konfigurace:
- jednohladinový spínač vodivých kapalin hlídá jednu úroveň hladiny (vznikne propojením H a D)
- dvouhladinový spínač vodivých kapalin hlídá dvě úrovně (spíná při jedné úrovni a vypíná při druhé)
- volba funkce dočerpávání nebo odčerpávání
- nastavitelné časové zpoždění výstupu (0.5–10 s)
- potenciometrem nastavitelná citlivost (5–100 k?)
- měřící frekvence 10 Hz zabraňuje polarizaci kapaliny a zvýšené oxidaci měřících sond
- galvanicky oddělené napájení UNI 24.. 240 V AC/DC
- výstupní kontakt 1x přepínací 16 A / 250 V AC1
- v rámci jednoho přístroje lze zvolit tyto konfigurace:
- jednohladinový spínač vodivých kapalin hlídá jednu úroveň hladiny (vznikne propojením H a D)
- dvouhladinový spínač vodivých kapalin hlídá dvě úrovně (spíná při jedné úrovni a vypíná při druhé)
- volba funkce dočerpávání nebo odčerpávání
- nastavitelné časové zpoždění výstupu (0.5–10 s)
- potenciometrem nastavitelná citlivost (5–100 k?)
- měřící frekvence 10 Hz zabraňuje polarizaci kapaliny a zvýšené oxidaci měřících sond
- galvanicky oddělené napájení UNI 24.. 240 V AC/DC
- výstupní kontakt 1x přepínací 16 A / 250 V AC1
- v rámci jednoho přístroje lze zvolit tyto konfigurace:
- jednohladinový spínač vodivých kapalin hlídá jednu úroveň hladiny (vznikne propojením H a D)
- dvouhladinový spínač vodivých kapalin hlídá dvě úrovně (spíná při jedné úrovni a vypíná při druhé)
- volba funkce dočerpávání nebo odčerpávání
- nastavitelné časové zpoždění výstupu (0.5–10 s)
- potenciometrem nastavitelná citlivost (5–100 k?)
- měřící frekvence 10 Hz zabraňuje polarizaci kapaliny a zvýšené oxidaci měřících sond
- galvanicky oddělené napájení UNI 24.. 240 V AC/DC
- výstupní kontakt 1x přepínací 16 A / 250 V AC1
- See more at: http://eshop.elkoep.cz/hrh-7---detail-1T53000101.aspx?gclid=CKvF0_aTrcQCFejJtAodyDYAwA#sthash.2gf2kbti.dpuf
Parametry pro Elko ep Hladinové hlídání HRH-7, IP65
| Napájecí napětí | 24.. 240 V AC/DC | |
| Max. hodnota předřaz. jištění | 16 A | |
| Max. spínaný výkon (P) AC1 pro 230 V | 4 kW | |
| Max. proud AC1 | 16 A | |
| Max. spínaný výkon (P) AC3 pro 230V | 700 VA | |
| Max. proud AC3 | kont. NO 6 A | |
| Elektrická pevnost | 3,75 kV | |
| Kategorie přepětí | III. | |
| Napájení | 24/240 V AC | |
| Příkon (P) | 2 W | |
| Citlivost sond | 5 - 100 kOhm | |
| Průřez připojovaných vodičů do | 2x 2.5 mm² | |
| Napětí na sondách (U) | 5 V | |
| Proud na sondách | < 0,1 mA | |
| Max. délka přívodního vodiče k sondám | 70 m | |
| Možnost nastavení časové prodlevy při změně výšky hladiny | 0,5 - 10 s | |
| Indikace chodu čerpadla | Ano | |
| Umístění v suchém prostředí | Ano | |
| Řízení dopouštění a vypouštění | Ano | |
| Hlídání hladiny vody | Ano | |
| Mechanická životnost v cyklech | 30 000 000 | |
| Elektrická životnost v cyklech | 70 000 | |
| Montážní poloha | libovolná | |
| Stupeň znečištění | 2 | |
| Rozměry (v x š x h) | 115x115x60 mm | |
| Krytí IP | 65 | |
| Všeobecná záruční lhůta | 24 měsíců |
