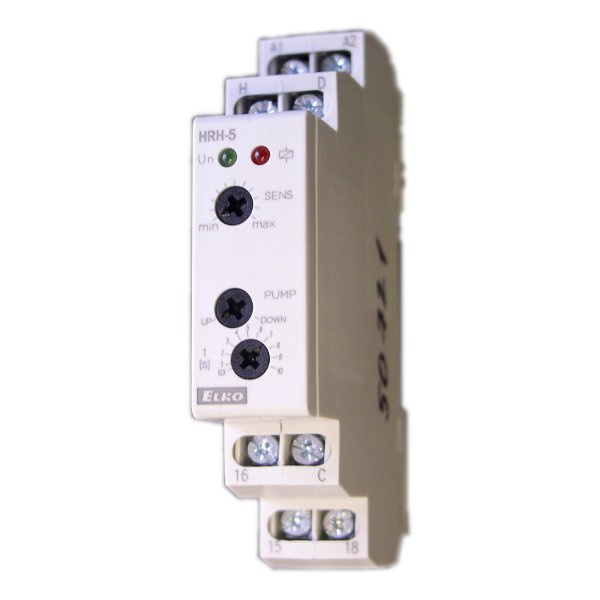

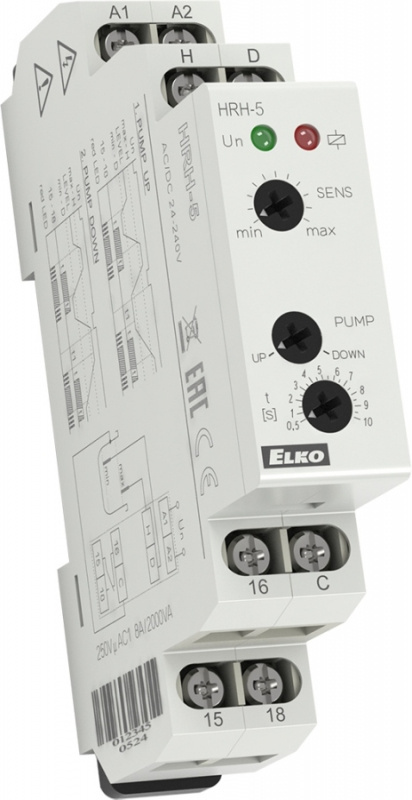

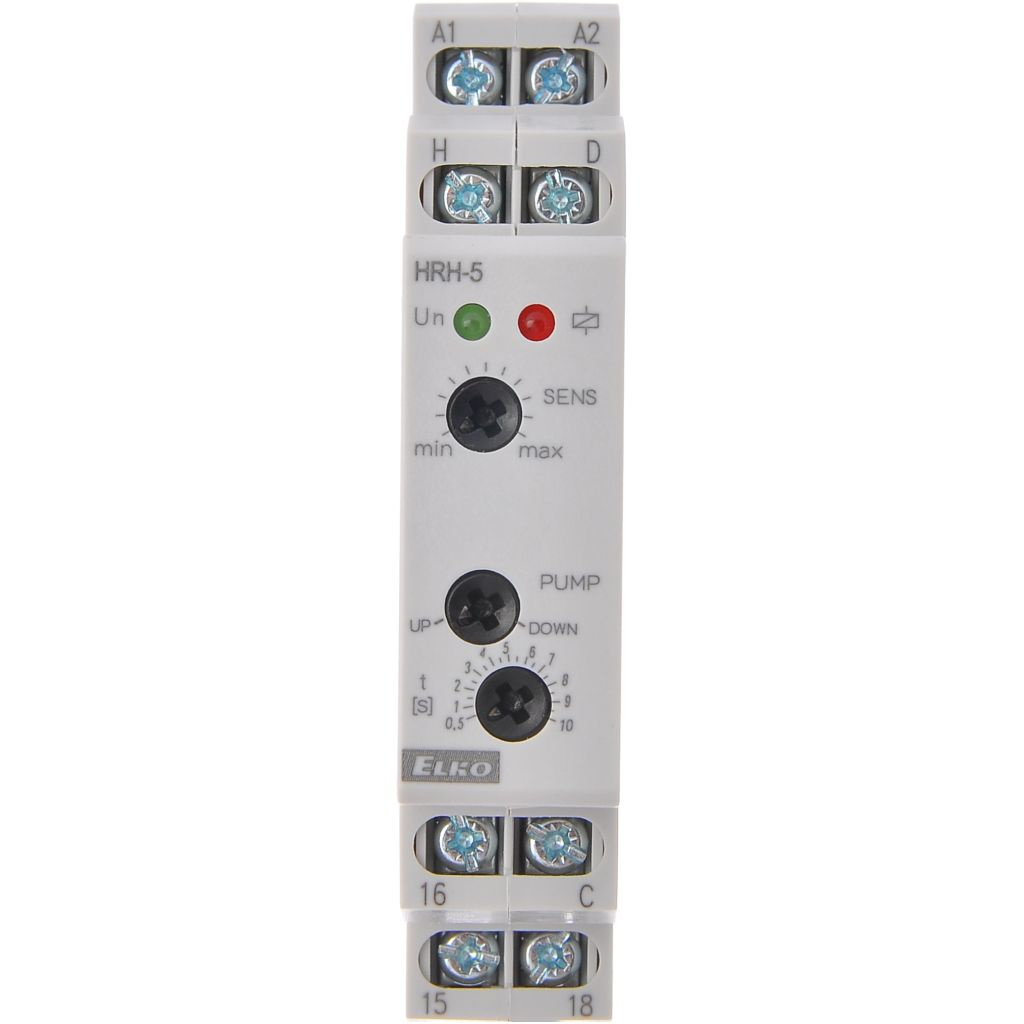

Elko ep Hladinové hlídání HRH 5 na DIN lištu
Jedno /dvouhladinový spínač. Určeno pro kontrolu hladiny ve studnách, jímkách, nádržích, tankerech, zásobnících... Napájení 24 - 230 V AC/DC.
Kód zboží:
50721
1 014,00 Kč
838,02 Kč bez DPH
Dostupnost:
Skladem
Výrobce:
Elko ep
Kategorie:
Kontrola výšky hladiny vody ve studnách, jímkách a nádržích. Není určeno pro přímé spouštění jednofázových čerpadel! Volitelná funkce dopouštění, odpouštění, možnost nastavit aktivační zpoždění.
Nastavitelná citlivost.
Nastavitelná citlivost.
- relé je určeno pro kontrolu hladiny ve studnách, jímkách, nádržích, tankerech, zásobnících...
- v rámci jednoho přístroje lze zvolit tyto konfigurace:jednostavový hlídá jednu úroveň hladiny, dvoustavový hlídá dvě úrovně (spíná při jedné úrovni a vypíná při druhé)
- jednohladinový spínač vodivých kapalin (vznikne propojením H a D)
- dvouhladinový spínač vodivých kapalin
- volba funkce dočerpávání nebo odčerpávání
- nastavitelné časové zpoždění výstupu (0.5 - 10 s)
- potenciometrem nastavitelná citlivost
- měřící frekvence 10 Hz zabraňuje polarizaci kapaliny a zvýšené oxidaci měřících sond
- galvanicky oddělené napájení UNI 24.. 240 V AC/DC
- výstupní kontakt 1x přepínací 8 A / 250 V AC1
- v provedení 1-MODUL, upevnění na DIN lištu
Při dopouštění akumulačních jímek a rezervoárů více zdroji vody (dešťovka + vodovod, vrt, studna apod.) vždy instalujte dva různé systémy ochrany dopouštění (např. mechanický a elektronický), aby bylo zajištěno dostatečné hlídání vypnutí dopouštění v případě havárie či selhání jednoho ze systémů dopouštění.
Parametry pro Elko ep Hladinové hlídání HRH 5 na DIN lištu
| Napájecí napětí | 230/24 V | |
| Max. spínaný výkon (P) AC1 pro 230 V | 2 kW | |
| Max. spínaný výkon (P) AC3 pro 230V | 500 VA | |
| Max. zatížení kontaktů AC1 | 8 A | |
| Max. zatížení kontaktů AC3 | 2 A | |
| Příkon (P) | 2 W | |
| Mechanická životnost v cyklech | 10 000 000 | |
| Elektrická životnost v cyklech | 500 000 | |
| Citlivost sond | 5 - 100 kOhm | |
| Napětí na sondách (U) | 3,5 V | |
| Elektrická pevnost | 2.5 kV | |
| Montážní poloha | libovolná | |
| Max. délka přívodního vodiče k sondám | 70 m | |
| Průřez připojovaných vodičů | max. 1x 4; 2x1,5 mm² | |
| Počet modulů na DIN liště | 1 | |
| Indikace chodu čerpadla | Ano | |
| Umístění v suchém prostředí | Ano | |
| Řízení dopouštění a vypouštění | Ano | |
| Hlídání hladiny vody | Ano | |
| Stupeň znečištění | 2 | |
| Kategorie přepětí | II. | |
| Krytí IP | 40 čelní panel | |
| Krytí (IP) | 10 svorky | |
| Rozměry (v x š x h) | 90 x 17,6 x 64 mm | |
| Všeobecná záruční lhůta | 24 měsíců |
