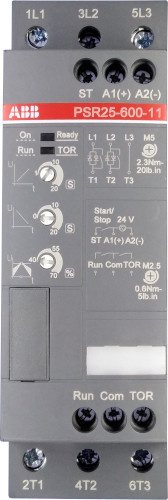

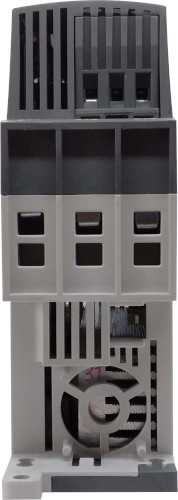

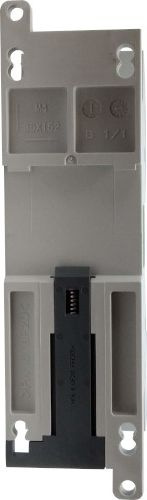

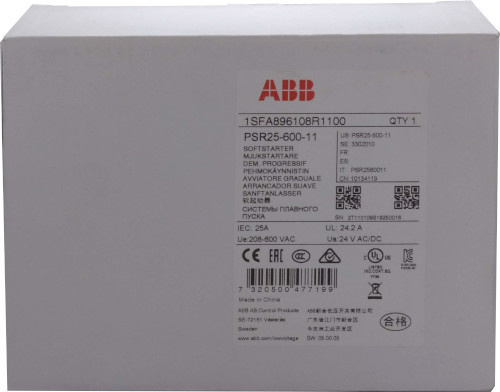

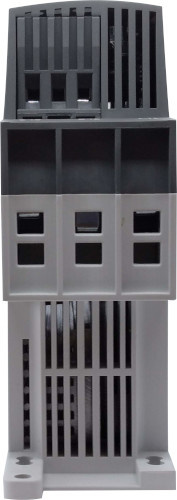

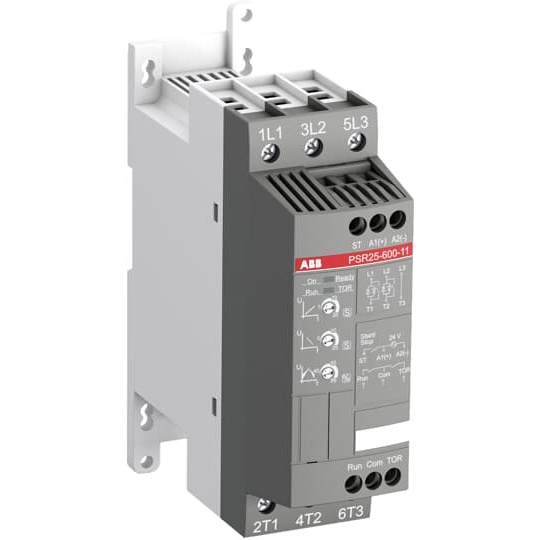

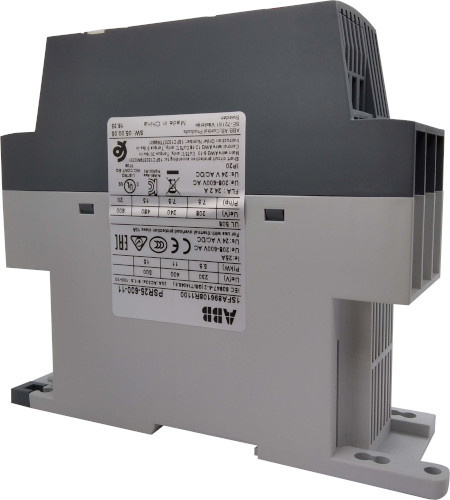

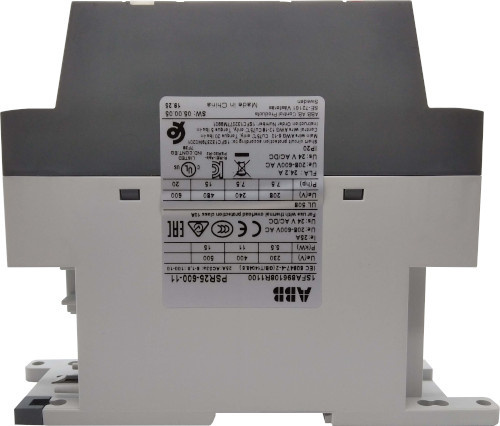

ABB Softstarter PSR 25 pro čerpadla, ovládání 24 V AC

Použití

Softstartér funguje jako alternativa přímého připojení asynchronních motorů do sítě.
(Náhrada za přímé připojení - stykač/relé, hvězda/trojúhelník, frekvenční měnič). Softstarter má ve fázi instalované dva anti-paralelně řazené tyristory, ovládané řídící deskou. Regulace je napěťová - snižování/zvyšování efektivní hodnoty napětí ve fázích po nastavenou dobu. Napětí na svorkách motoru je nízké - je nízký i rozběhový proud a moment (omezení proudové špičky - zatížení sítě). Postupným zvyšováním/snižováním napětí dochází k postupnému zvětšení/snížení momentu na hřídeli motoru a zvýšení/snížení proudu motoru a jeho otáček. Rozběh a doběh motoru je plynulý. Přímým připojením motoru čerpadla na síť je záběrový proud motoru na svém maximu, tj. až sedminásobku proudu jmenovitého. Nežádoucími problémy jsou tlakové nárazy v soustavách potrubí, které vzniknou v důsledku rychlého zastavení motoru čerpadla. Tyto tlakové nárazy způsobují výrazné mechanické opotřebení nejen potrubí ale také čerpadel.

Specifikace

Ovládání náběhové napěťové rampy v sekundách (doporučeno 10 sec.)

Ovládání doběhové napěťové rampy v sekundách (doporučeno 20 sec.)

Procentuelní nastavení hladiny zapínacího a zároveň vypínacího napětí (doporučeno 30 %)

Pro více než 10 startů za hodinu vyberte softstartér o řád větší než je jmenovitá hodnota příkonu motoru.
